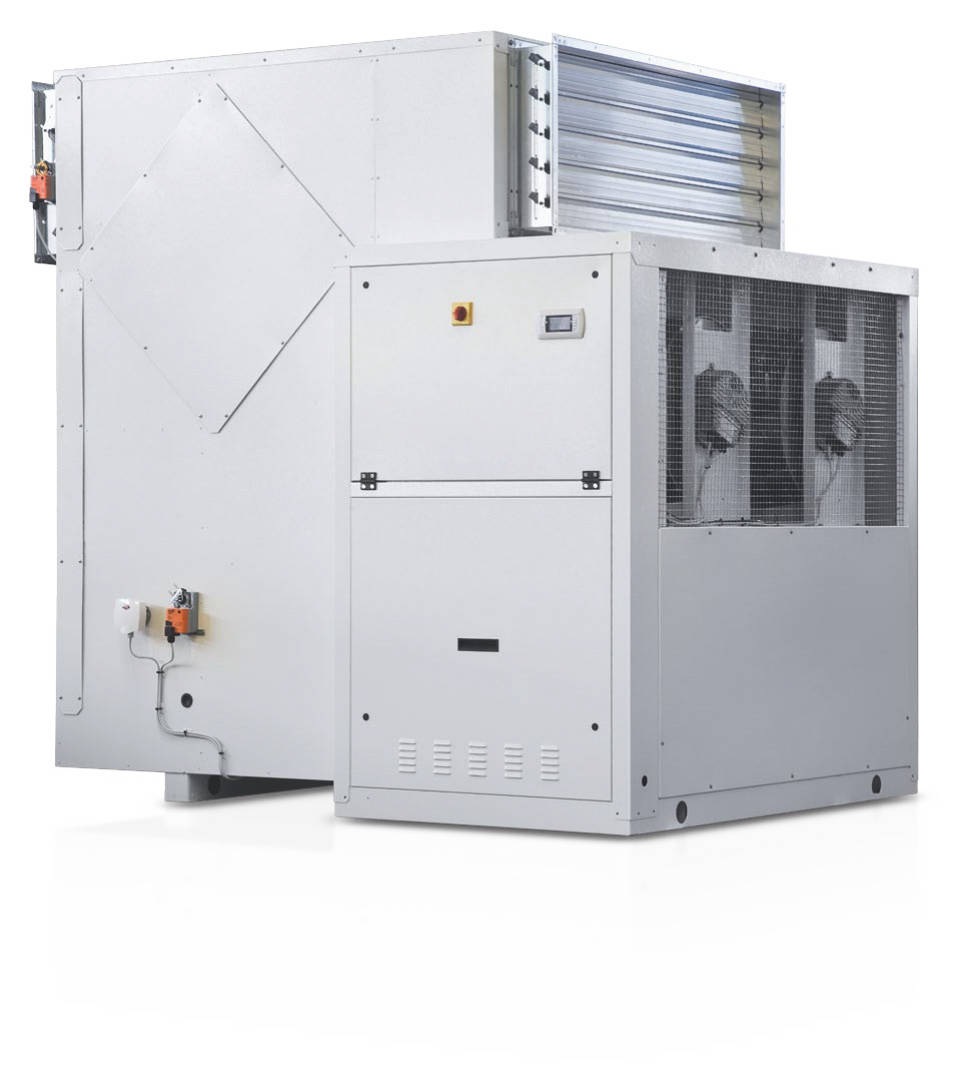

Высокоэффективные осушители воздуха MSTR / MSPR предназначены для комплексного контроля температуры, влажности, рекуперации тепла и кондиционирования воздуха в крытых бассейнах и агрессивных средах.

Принципиальная схема

• 1

  Пластинчатый рекуператор смешанного потока тепла позволяет рекуперировать тепло от вытяжного воздуха, которое используется для подогрева приточного. Версия для бассейна (стандартная): алюминиевые ребра с защитным покрытием.

• 2

  Выносной воздушный конденсатор (для моделей MSTR, макс. расстояние 30 м).Конденсатор рассеивает тепло, образующееся при осушении, во внешнюю среду, чтобы предотвратить перегрев окружающей среды. Устройство используется как кондиционер.

• 3

  Пароохладитель, подключенный последовательно к компрессору, позволяет снизить температуру воздуха на выходе в бассейн, при этом рекуперируя энергию перегрева хладагента путем нагревания воды. Представленные модели предназначены для технологической или хлорированной воды (нержавеющая сталь AISI 316L).

Обозначения:

A – Компрессор
B – Испаритель
C – Конденсатор
D – Дополнительный теплообменник нагрева/охлаждения (по желанию)
E – Пластинчатый рекуператор тепла со смешиванием потоков
F – Вытяжной EC-вентилятор
G – Приточный EC-вентилятор
H – Приводной клапан
I – Дистанционный конденсатор (в моделях MSTR)
J – Пароохладитель (по желанию)

Блоки MSPR / MSTR идеально подходят для бассейнов, которые нуждаются не только в осушении, но и очистке воздуха в помещении без рассеивания тепла наружу. Агрегаты серии MSPR / MSTR предназначены для использования в малых, средних и больших бассейнах, где необходимо регулирование уровня влажности и/или предотвращение явлений конденсации, а также необходим постоянный воздухообмен, даже в течение 24 часов. Высокоэффективный рекуператор гарантирует КПД до 80%, а конструкция особенно подходит для сред, где есть коррозионные вещества, например, хлор.

Параметры:

• Мощность осушения от 100 л/день до 4650 л/день
• Расход воздуха от 900 м³/ч до 35000 м³/ч
• Установка в подсобном помещении
• Панели из оцинкованной стали, окрашенные изнутри и снаружи
• Ребристые теплообменники с защитным покрытием, пригодные для использования в коррозионной среде
• Смешанный рекуператор с алюминиевыми ребрами с защитным покрытием
• Хлороустойчивые электронные компоненты
• Дренажный поддон из нержавеющей стали
• Электронный инверторный центробежный вентилятор с инвертором
• Пароохладитель воды для бассейна (по желанию)

В серии MSPR/MSTR используются только радиальные вентиляторы, что соответствует нормам ЕС, со встроенными инверторами с высокой энергоэффективностью. Компания Mycond разработала сложное программное обеспечение для настройки, измерения и контроля скорости воздушного потока осушителей MSPR/MSTR, для устранения любых проблем, возникающих из-за неправильного вычисления перепада давления в воздуховоде. Таким образом процедура установки осушителя и ввода в эксплуатацию является чрезвычайно простой и быстрой, позволяя сократить время и затраты на установку. Эти устройства предназначены для подсоединения к жестким воздуховодам. Серия состоит из 20 моделей, от 100 л/день и 900 м³/ч до 4600 л/день и 35 000 м³/ч.

Опции

• Фильтры G4 или F7
• Водяной змеевик с модулирующим трехходовым клапаном * (1)

1. Только обогрев
2. Только обогрев, негабаритный
3. Охлаждение/обогрев
4. Охлаждение/обогрев, негабаритный

*3, 4 Включая поддон для сбора конденсата и изоляцию.
* Возможна установка только одной водяной батареи; для типоразмера до 0300, трехходовой клапан вкл./выкл.

• Комплект свободного охлаждения: позволяет охлаждать с помощью наружного воздуха, когда его температура ниже, чем внутренняя
• Модель для бесшумной работы (2)
• Плавный пуск
• Манометры (3)
• Размораживание горячим газом (обязательно при температуре воздуха ниже 8°C)
• Пароохладитель технической или бассейновой воды (4)
• ACF: автоматический контроль потока; это позволяет выбрать поток воздуха непосредственно на дисплее и сохранить его также в случае переменного перепада давления через фильтры (5)
• Датчик загрязнения фильтров (6)
• Датчик температуры и влажности для установки в канал (7)
• Терминал удаленного пользователя с кабелем длиной 20 м (8)
• Дополнительная теплоизоляция толщиной 20 мм или 40 мм
• Серийная плата для BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Интерфейсная карта Ethernet™, доступные протоколы: SNMP v1 & v2c, BACnet/IP, BACnet Ethernet и Modbus TCP/IP
• Версия в двух частях (10)
• Версия для наружной установки (11)
• Контакт для управления увлажнителем 0-10 В (увлажнитель не поставляется компанией MYCOND)

Опции для специальных программ

• Специальные змеевики для агрессивной среды
• Панели из нержавеющей стали AISI 316L
• Источник питания 60 Гц
• Конденсатор технической воды
• Электрические обогреватели
• Конденсатор воды для бассейна

Сезонный режим работы

ЗИМА: запуск, без жильцов, крытый бассейн, отопление с горячей водой.
Компрессор: ВЫКЛ.
Змеевик горячей воды: ВКЛ. (дополнительно)
Пароохладитель: ВЫКЛ. (дополнительно)
Дистанционный конденсатор: ВЫКЛ. (модели MSPR)
Наружный воздух: ВЫКЛ.

ЗИМА: нормальная работа, бассейн открыт, осушение.
Компрессор: ВКЛ.
Змеевик горячей воды: ВЫКЛ. (дополнительно)
Пароохладитель: ВЫКЛ. (дополнительно)
Дистанционный конденсатор: ВЫКЛ. (модели MSPR)
Наружный воздух: ВКЛ.

ВЕСНА, ОСЕНЬ: нормальная работа, открытый бассейн, осушение с рекуперацией тепла (пароохладитель)
Доступен режим свободного охлаждения (опция).
Компрессор: ВКЛ.
Змеевик горячей воды: ВЫКЛ. (дополнительно)
Пароохладитель: ВКЛ. (дополнительно)
Дистанционный конденсатор: ВЫКЛ. (модели MSPR)
Наружный воздух: ВКЛ.

ЛЕТО: нормальная работа, открытый бассейн, осушение и охлаждение (дистанционный конденсатор)
Компрессор: ВКЛ.
Змеевик горячей воды: ВЫКЛ. (дополнительно)
Пароохладитель: ВЫКЛ. (дополнительно)
Удаленный конденсатор: ВКЛ. (модели MSPR)
Наружный воздух: ВКЛ.

Потоки воздуха:

Режим работы:

* Чтобы получить дополнительный электрический нагреватель, обратитесь в отдел продаж производителя.
