Каталогоборудования

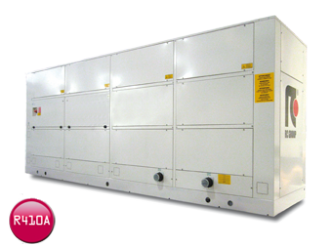

REVERSO
Серия
PF... 21,6÷295кВт

ПАРАМЕТРЫ СЕРИИ:

  • Тепловые насосы воздух-вода.
  • Широкий модельный ряд, включающий 29 моделей.
  • Среднее увеличение мощности в ряду – 12 кВт.
  • EER до 2,68.
  • COP до 3,47.
  • ESEER до 3,88.
  • Спиральные компрессоры.
  • Хладагент - R410A.
  • Одинарный, двойной холодильный контур
  • Пластинчатый теплообменник.
  • Центробежные вентиляторы EC.
  • Электронный расширительный клапан.
  • Одиночный холодильный контур.
Особенности
Модели

РАБОЧИЙ ДИАПАЗОН В РЕЖИМЕ ОХЛАЖДЕНИЯ:

  • Температура охлажденной воды на выходе: -12÷20°C
  • Температура окружающей среды: -10÷45°C



РАБОЧИЙ ДИАПАЗОН В РЕЖИМЕ НАГРЕВА:

  • Температура горячей воды на выходе: 30÷60°C
  • Температура окружающей среды: -10÷30°C



ПРЕИМУЩЕСТВА:

  • Система динамического контроля оттаивания IDEA®.
  • Два спиральных компрессора для каждого холодильного контура.
  • Один или два холодильных контура.
  • Высокий показатель COP.
  • Шумоподавляющий комплект.
  • Насосных группы.
  • Системы частичной рекуперации тепла.
  • Центробежные EC вентиляторы.
  • Простое обслуживание.
  • Сертификация Eurovent.



Электропитание: 400/3/50



КОНСТРУКЦИЯ:

  • МАТЕРИАЛ КОРПУСА: сталь с защитным эпоксидным покрытием; цвет: RAL 9002.
  • КОМПРЕССОРЫ: спиральные компрессоры; 2-х полюсный 3-х фазный электродвигатель с функцией прямого пуска; реле контроля фаз; подогреватель картера; термозащита двигателя с помощью температурных датчиков; виброопоры из резины.
  • ХОЛОДИЛЬНЫЙ КОНТУР: реверсивный клапан для инверсии на холодильном контуре; глазок для просмотра; жидкостный ресивер; сервисный вентиль на газовой линии компрессора и линии всасывания; датчики давления с функцией индикации, контроля и защиты от перепадов давления хладагента; система очистки и регенерации масла; система динамического контроля оттаивания IDEA®.
  • ИСПАРИТЕЛЬ: паяный пластинчатый теплообменник из нержавеющей стали; полиуретановая изоляция; датчики температуры воды на входе и выходе; реле перепада давления воды; нагреватель для защиты от обмерзания.
  • ЩИТ УПРАВЛЕНИЯ: основной включатель с предохранительным замком; предохранители для компрессоров; выключатели для вентиляторов магнито-термического типа; контакторы для компрессора; трансформатор для контура и электропитания микропроцессора; панель управления агрегатом.
  • СИСТЕМА УПРАВЛЕНИЯ: микропроцессорное управление MP.COM с графическим дисплеем; таймер времени; флеш-память; таймер работы компонентов; меню, защищенное паролем; связь LAN-сети.
Технические
параметры
Ед.
измерения
22 P1 24 P1 28 P1 32 P1 36 P1 42 P1 53 P1 67 P1 55 P2 (S) 55 P2 (D) 62 P2 (S) 62 P2 (D) 71 P2 (S) 71 P2 (D) 85 P2 (S) 85 P2 (D) 107 P2 (S) 107 P2 135 P2 (S) 135 P2 (D) 170 P2 (S) 170 P2 (D) 195 P2 (S) 195 P2 (D) 220 P2 (S) 220 P2 250 P3 265 P4 290 P4
Холодильная мощность - летний режим кВт 19,1 20,7 24,2 28,8 32 36,5 46,2 58,4 48,7 48,4 54,8 54,8 62 61,5 72,8 71,9 93,1 91 115 112 150 146 175 170 201 195 230 231 255
Потребляемая мощность - летний режим кВт 7,1 8,3 10,1 11,3 12,9 15,8 19 23,7 19,6 19,4 22,2 22 25,2 25 28,5 28,3 38,2 37,8 46,2 45,9 61,5 61,1 72,6 71,7 77,3 76,8 94,7 96,7 113,3
Мощность обогрева - зимний режим кВт 23,7 25,1 29,3 35,5 39,8 45,6 58,2 73,1 61,5 62 69,5 69,3 77,7 77,4 85,7 92,4 117 117 147 147 189 189 211 198 241 241 273 291 324
Потребляемая мощность - зимний режим кВт 6,8 7,8 9,4 10,6 12,1 14,3 18,3 22,5 19,1 18,8 21,5 21 23,9 23,7 27,3 27,3 37,3 36,8 44,4 44 59,4 59,4 66,6 65,6 73 72,4 85,3 90,1 101,6
Тип компрессора   scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll scroll
Кол-во компрессоров   1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 4 4
Хладагент   R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
EER   2,68 2,49 2,4 2,54 2,48 2,31 2,43 2,46 2,49 2,49 2,47 2,49 2,46 2,46 2,55 2,54 2,44 2,41 2,49 2,44 2,44 2,39 2,41 2,37 2,6 2,54 2,43 2,39 2,25
COP   3,47 3,22 3,12 3,35 3,3 3,18 3,18 3,25 3,22 3,29 3,24 3,3 3,25 3,27 3,14 3,39 3,14 3,18 3,31 3,34 3,18 3,18 3,17 3,02 3,3 3,33 3,2 3,23 3,19
ESEER   3,29 3,07 3 3,2 3,07 2,81 3 3,04 3,65 3,24 3,67 3,26 3,55 3,17 3,2 3,61 3,04 3,39 3,1 3,61 3,03 3,43 3,47 3,01 3,69 3,22 3,88 3,68 3,64
Уровень звукового давления дБА 70,6 72,1 76,3 75,6 77,6 79,4 77,6 79,5 75,9 75,9 69,6 69,6 72 72 76 76 80,8 80,8 74 74 77,3 77,3 78 78 77,3 77,3 77,7 78,1 78,1
Вес нетто кг 390 390 400 410 410 420 650 700 650 650 720 730 730 740 920 930 1120 1120 1510 1500 1600 1590 1650 1640 2050 2040 2220 2380 2430
