Тепловые насосы "вода-вода", реверсивные на гидравлической стороне

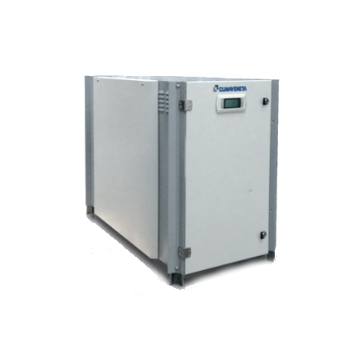

Водоохлаждаемые тепловые насосы для нагрева воды высокой температуры 23,6-94,2 kW
Серия
WWH-HT 0071 - 0302

Тепловой насос WW(Н)-НТ, представляет собой лучшее решение для систем, где требуется производство горячей воды высокой температуры, как для отопления, так и для бытовых или хозяйственных нужд. Используемый специальный компрессор обеспечивает производство горячей воды с температурой до 65 °С.

Версия WWH-НТ, только отопление, или версия WWН-НТ, реверсивная на гидравлической стороне, позволяют удовлетворить полным образом любые проектные и прикладные требования благодаря широкой гамме моделей, гидравлических конфигураций и аксессуаров. Новая гамма WW(Н)-НТ идеально подходит для установок в коммерческой (офисы, отели), жилой (дома, квартиры) или промышленной (только для производства горячей воды) сферах.

Управление

Контроллер W3000TE - это новое устройство, разработанное специально для работы с тепловыми насосами со встроенной логикой подготовки горячей воды высоких температур. Панель управления с клавиатурой управления включает ЖК-дисплей с функцией просмотра данных и активации устройства с помощью многоуровневого меню с возможностью выбора языка дисплея.

Контроллер обеспечивает контроль температуры для систем отопления и охлаждения в помещениях с кондиционированием воздуха, а также для горячей воды для бытового использования. Управление этими различными температурами автоматическое и зависит от условий, в которых работает система, с возможностью устанавливать особые уровни приоритета для производства горячей воды, в зависимости от потребностей сферы применения.

Диагностика включает полное управление сигнализацией, с функцией "черного ящика" (через ПК) и регистрацию аварий (на дисплее или ПК) для лучшего анализа поведения агрегата. Для систем, состоящих из нескольких блоков, дифференцированное управления устройством обозначает что только определенная часть установленной мощности может быть выделена для производства воды для бытовых нужд, таким образом обеспечивается более эффективное распределение энергии и, то же время гарантируя одновременную подачу воды в разные распределительные системы.

Встроенные часы позволяют создавать эксплуатационный профиль, содержащий до 4 типовых дней и 10 временных диапазонов, необходимых для эффективного программирования производства энергии, и основополагающих для управления циклами предотвращения легионелл.

Диспетчеризация осуществляется посредством специальных фирменных устройств или путем интеграции в сторонние системы с использованием протоколов ModBus, BACnet, BACnet-over-IP и Echelon LonWorks. Соответствующий настенный пульт может быть использован для удаленного управления всеми функциями.

Особенности

Характеристики

ВЕРСИИ:
B -    базовая версия

КОНФИГУРАЦИИ
-       базовый функционал
Н  -  Функция с тепловым насосом, реверсивный гидравлический контур.

ХЛАДАГЕНТ R410А

Использование хладагента R410А обеспечивает достижение лучшей эффективности и нулевого потенциала разрушения озона (ODP = 0).

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ В СТАНДАРТНОЙ ПОСТАВКЕ

Использование электронного расширительного клапана создает значительные преимущества, особенно в случаях переменного спроса и различных внешних условий. Он был введен в эти устройства в результате точного выбора конструкции в отношении контура охлаждения и оптимизации работы в различных условиях эксплуатации.

ШИРОКАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ

Производство высокотемпературной горячей воды до 65 ° C для отопления помещений и горячего водоснабжения.

СОСТАВНЫЕ БЛОКИ

Спроектирована специальная конструкция для установки двух блоков один на другом (без насосов) без каких-либо дополнительных принадлежностей, что уменьшает требования к пространству при необходимости увеличения пропускной способности системы. Емкость двух тепловых насосов с отпечатком одного блока.. Мощность двух тепловых насосов с размерами в плане одного единственного насоса.

ИНТЕГРИРОВАННЫЙ ГИДРАВЛИЧЕСКИЙ МОДУЛЬ

Агрегат может быть поставлен с гидравлическим комплектом со стороны пользователя и/или со стороны источника. Этот комплект включает в себя все компоненты водяного контура, которые позволяют оптимизировать пространство, время и монтажные расходы.

Наличие широкого выбора насосов как для пользовательской стороны, так и для стороны источника, до 13 различных моделей, позволяет гарантировать постоянно лучшую конфигурацию в плане расхода, доступного напора и показателей потребления энергии.

ОБЩИИ КОНТРОЛЬ КОНДЕНСАЦИИ

Электронное оборудование блоков способно управлять конденсацией наиболее подходящим для каждого типа применения образом: двухходовой регулирующий клапан, инверторное управление для насосов.

ВОЗОБНОВЛЯЕМЫЕ ИСТОЧНИКИ ЭНЕРГИИ ДЛЯ КОММЕРЧЕСКИХ ОБЪЕКТОВ

Лучшее решение в централизованных системах жилых зданий, таких как многоквартирные дома, где стоимость реконструкции должна ограничиваться необходимостью сохранить ту же систему распределения с радиаторами, а также следует использовать источник возобновляемой энергии.

МОДУЛЬНАЯ КОНФИГУРАЦИЯ

Модульная конфигурация расширения мощности до 400 кВт для средней и высокой мощности установок. Возможность управлять различными тепловыми нагрузками в соответствии с требованиями как отопления, так и систем бытовой горячей воды.

Аксессуары

  • Плавный пуск
  • Штабелируемые блоки
  • Гидравлический комплект со стороны источника и пользования (13 моделей с единственным насосом и 13 с двумя насосами)
  • Подключение гидравлических соединений с правой стороны, сверху или сзади.
  • Усиленная звукоизоляционная оболочка.
  • Датчик внешнего воздуха для компенсации уставки выходной воды
  • Трехходовой клапан для горячей воды
  • Настройка удаленного подключения к картам протокола ModBus / Echelon
