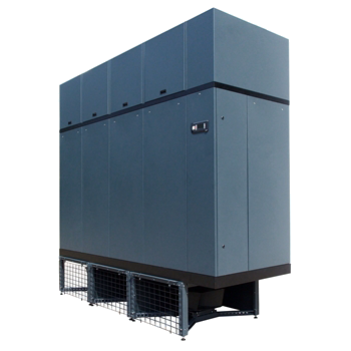

Прецизионный высокотемпературный агрегат с водяным охлаждением 49,3-173 кВт
Серия
NEXT-X-TYPE T1 S - T4 S

Кондиционеры воздуха для серверных с подачей охлажденной воды и вентиляторной секцией для подпольного монтажа.
Система отвечает всем требованиям качества в современных датацентрах: гибкая и модульная системная интеграция, абсолютная надежность, очень низкие затраты на обслуживание, интегрированные в систему мониторинг и управление энергией, отсутствие потребления воды.

Агрегаты характеризуются комбинированной системой переменных расхода воды и воздуха.
Линейка включает 4 модели, каждая — с нисходящим потоком воздуха и воздухозаборником сверху.
Агрегаты состоят из нескольких секций и поставляются в разобранном виде для сборки в месте монтажа.

Управление

EVOLUTION+
Графоаналитический дисплей 132х64 пикс., программное обеспечение, память для хранения 200 аварийных сигналов, общая аварийная сигнализация, автоматический сброс после отключения электроэнергии, встроенный интерфейс LAN, резервное управление, автоматическое вращение, сигналы предупреждения опасных ситуаций, одновременное функционирование, функция таймера.

Особенности

Характеристики

ВЕРСИИ
UNDER    Нисходящая подача воздуха

Агрегаты состоят из нескольких секций и поставляются в разобранном виде для сборки в месте монтажа.

ВЕНТИЛЯТОРНАЯ СЕКЦИЯ

Секция разделена на несколько блоков, каждый из которых содержит вентилятор с предохранительной сеткой. Блоки монтируются в нише фальш-пола и формируют основание для секции кондиционирования.
Радиальные вентиляторы с загнутыми назад лопастями, имеющими форму профиля крыла, одинарным всасыванием и без спирального кожуха (прямоточные вентиляторы) непосредственно соединены с наружным роторным электродвигателем.
Синхронный бесщеточный ЕС-двигатель с электронной коммутацией и непрерывным изменением скорости вращения.
Вращение двигателя контролируется благодаря ЕС-технологии (электронная коммутация): управление двигателем осуществляется в соответствии с сигналом, подаваемым микропроцессором.

СЕКЦИЯ КОНДИЦИОНИРОВАНИЯ

Секция включает теплообменник, панель с плавкими предохранителями и клапаны регулирования расхода воды.
Секция кондиционирования длиннее вентиляторной, что позволяет удобно разместить трубопроводы и электрические кабеля питания и управления, изолировав их от вентиляторной секции.
Специальная конструкция крестообразного теплообменника с 2 стадиями охлаждения, оснащенного медными трубками и высокопроизводительными алюминиевыми пластинами, позволяет обеспечить высокую теплопередачу и снизить падение давения по воздуху и по воде.

Отделение для гидросекции находится с правой стороны агрегата и содержит двухходовой приводной клапан для регулирования расхода воды с механизмом управления 0÷10 VDC и аварийным ручным управлением.
Электрический пульт, соответствующий нормам EN60204-1, подходит для установки внутри помещения, электропитание 400/3/50+N.

СЕКЦИЯ ФИЛЬТРОВ

Секция разделена на несколько блоков, каждый из которых содержит два одноразовых мешочных фильтра класса G4 с ячейками из синтетического волокна и металлической основой (EN 779-2002). Блоки монтируются поверх секции кондиционирования.
Конструктивные решения и внутренняя компоновка обеспечивают широкий спектр применения и фронтальный доступ к главным компонентам для инспекции и текущего обслуживания.
Тщательное пред- и послепродажное обслуживание.
Коммутатор согласно IEC 204-1/EN60204-1

Аксессуары

  • Не зависящий от перепада давления двухходовой приводной клапан с механизмом управления 0÷10 VDC и аварийным ручным управлением.
  • Двойной источник питания с автоматическим переключением.
  • Напольная стойка для агрегата с резиновыми опорами для регулировки высоты.
  • Сэндвич-панели с прокладкой из звукоизоляционного материала.
  • Одноразовые мешочные фильтры класса М5.
  • Одноразовые мешочные фильтры класса М6.
  • Одноразовые мешочные фильтры класса М7.
  • Невозвратный воздушный клапан, приводимый в действие электрическим сервомотором, установленным внутри устройства.
