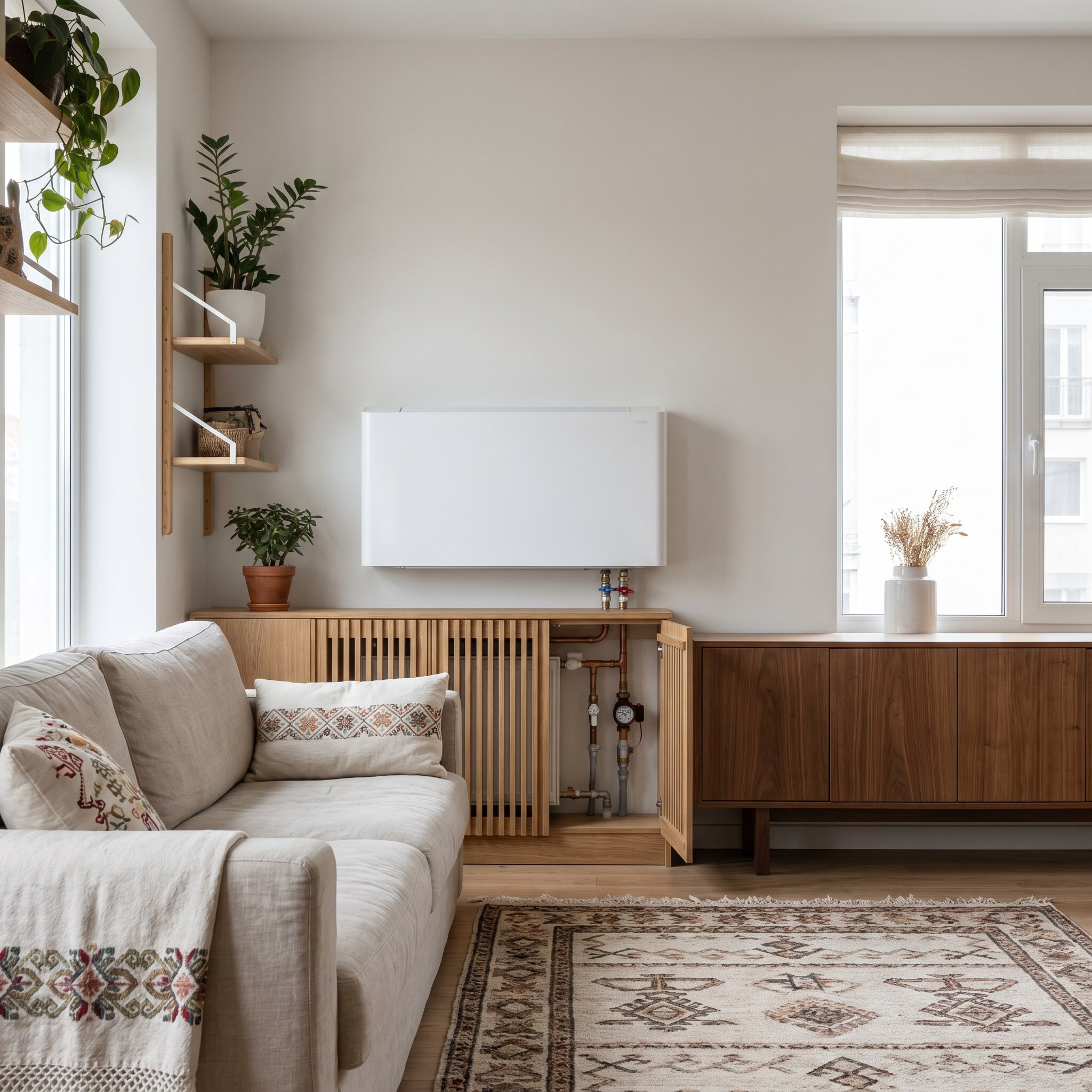

Фанкойл: що це, як працює і як обрати для дому чи офісу

Коротко: фанкойл — це внутрішній блок, який гріє або охолоджує повітря водою з чилера, котла чи теплового насоса. Без фреону в кімнаті, з можливістю опалення взимку та охолодження влітку одним приладом. Нижче — як він працює, які бувають типи і на що дивитися перед покупкою.

На форумах постійно питають одне й те саме: «Фанкойл — це що, такий кондиціонер?» Ні. Зовні схожий, всередині — інша логіка. У кондиціонері по трубках біжить фреон, у фанкойлі — звичайна вода або гліколь. Вентилятор проганяє кімнатне повітря через теплообмінник, і повітря виходить уже з іншою температурою. Тепла вода — гріє. Холодна — охолоджує. Все.

Чому це важливо саме зараз? Бо теплові насоси перестали бути екзотикою, а фанкойл — їхній природний партнер: він спокійно працює на низькотемпературному теплоносії 35–45°C і не вимагає переробляти півбудинку. Розберімо без води, що таке фанкойл, як він влаштований і як не помилитися з вибором.

Фанкойл: принцип роботи простими словами

Усередині корпусу два головні вузли: мідний теплообмінник з алюмінієвими ламелями та вентилятор. По теплообміннику циркулює теплоносій від зовнішнього джерела — чилера, котла або теплового насоса. Вентилятор тягне повітря з кімнати, пропускає крізь ламелі й повертає назад. Вода з повітрям ніде не контактує — між ними стінка мідної трубки.

Звідси два практичні наслідки. Перший: у приміщенні немає фреонових магістралей, а отже й ризику витоку холодоагенту. Другий: режим роботи визначає не сам прилад, а температура води в системі. Подали гарячу — опалення. Подали холодну — кондиціонування.

Двотрубні та чотиритрубні схеми

Класичне питання проєктувальнику: скільки труб тягнути?

• Двотрубна схема — одна пара труб «подача-зворотка». Взимку по ній іде гаряча вода, влітку холодна. Дешевше і простіше, але вся будівля працює в одному режимі: або всі гріються, або всі охолоджуються.
• Чотиритрубна схема — два незалежні контури одночасно. Серверна охолоджується, а сусідній кабінет гріється — і ніхто нікому не заважає. Дорожче по матеріалах і монтажу, тому ставлять переважно в готелях, офісних центрах, клініках.

Для приватного будинку з тепловим насосом у 9 випадках з 10 вистачає двотрубки.

Види фанкойлів: який куди ставити

• Настінний фанкойл — виглядає як звичайна спліт-система. Найпростіший монтаж, оптимально для квартир, невеликих офісів, окремих кімнат будинку.
• Підлоговий (консольний) — стає під вікно замість радіатора. Улюблений варіант для заміни батарей при переході на тепловий насос: труби вже підведені низом.
• Канальний фанкойл — ховається за підвісною стелею, повітря розводиться повітроводами. У кімнаті видно лише решітки. Потребує запасу висоти стелі приблизно 25–30 см.
• Касетний — вбудовується в стелю, роздає повітря на чотири боки. Стандарт для торгових залів і офісів з модульною стелею.

На що дивитися при виборі

Майстри в один голос кажуть: головні помилки — неправильно підібрана потужність і зекономлений дренаж. Перелік параметрів, які реально важать:

• Холодо- і теплопродуктивність — рахується під конкретне приміщення, а не «на око». Орієнтовно 1 кВт холоду на 10 м² житла, але скління і поверх можуть змінити цифру в півтора раза.
• Рівень шуму. Добра модель на мінімальній швидкості видає 25–28 дБ(А) — тихіше за розмову. Бюджетні на максимумі можуть гудіти під 45 дБ(А). Для спальні дивіться саме мінімальну швидкість у паспорті.
• Напір вентилятора — критично для канальних моделей: чим довша мережа повітроводів, тим вищий потрібен напір.
• Дренаж конденсату. Влітку на холодному теплообміннику збирається вода, і їй треба куди стікати. Якщо самопливом не виходить — потрібна помпа. Економія тут закінчується плямою на стелі в сусіда.
• Сумісність із низькотемпературним теплоносієм, якщо джерело — тепловий насос. Мідь добре віддає тепло вже при 35–45°C, але площа теплообмінника має бути відповідною.

Фанкойл і тепловий насос: чому ця пара працює

Радіатор від води 40°C ледь теплий. Фанкойл від тієї самої води гріє повноцінно — бо вентилятор знімає тепло примусово, а не чекає на конвекцію. Тому в будинках з тепловим насосом фанкойли закривають одразу два сезони: взимку опалення, влітку охолодження тим самим приладом. Чесно кажучи, ставити окремо кондиціонери в будинок, де вже є тепловий насос, — переплата без сенсу.

Один нюанс. Для охолодження труби мають бути в ізоляції, інакше на них випадатиме конденсат. Це питання проєктування, а не доробок «потім».

Часті питання

Чим фанкойл відрізняється від кондиціонера?

Теплоносієм. У кондиціонера фреон і власний компресор, у фанкойла — вода від зовнішнього джерела холоду чи тепла. Фанкойл сам по собі не охолоджує: без чилера або теплового насоса це просто вентилятор з теплообмінником.

Чи може фанкойл повністю замінити радіатори?

Так, і це типове рішення для будинків з тепловим насосом. Підлогові моделі стають на місце батарей під вікном. Бонус — швидкість: кімната прогрівається за 15–20 хвилин, а не годину.

Фанкойл шумить?

На мінімальній швидкості якісні моделі видають 25–28 дБ(А) — це рівень шепоту. Скарги на шум майже завжди стосуються або дешевих моделей на максимальних обертах, або помилок монтажу.

Скільки фанкойлів можна підключити до одного джерела?

Скільки дозволяє потужність чилера чи теплового насоса. На практиці в приватному будинку працюють системи і з 10 фанкойлів від однієї машини — питання лише в гідравліці та балансуванні.

Висновок

Фанкойл — це не «ще один кондиціонер», а універсальний кінцевий прилад водяної системи: одна мережа труб закриває і опалення, і охолодження. Найкраще розкривається в парі з тепловим насосом або чилером, у новобудові чи при капітальному ремонті, коли систему можна спроєктувати правильно з першого разу.
