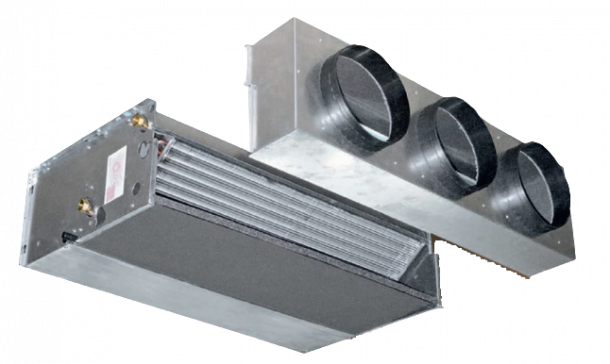

Ці канальні фанкойли середнього тиску, які подають повітря через довгі повітропроводи. Призначені для монтажу як горизонтально так і вертикально. Пристрої підходять для житлових будинків, офісів, навчальних закладів і торгових центрів
Холодопродуктивність: 2,93 ... 11,29 кВт
Теплопродуктивність: 3,31 ... 13,13 кВт
Передбачено 7 стандартних розмірів фанкойла із різними показниками потужності надходження повітря (від 340 до 2100 м3/год), кожен з яких оснащений 3- або 4-рядним змійовиком і з можливістю додавання 1- або 2-рядного змійовика для 4-х трубних систем. Це найповніший асортимент, ідеальний для задоволення будь-яких вимог щодо кондиціонування повітря.
Основні особливості:
- Високий рівень комфорту
- Широкий робочий діапазон
- Статичний тиск до 80 Па
- Корпус з оцинкованої сталі
- Високоефективний мідний теплообмінник
- Статично та динамічно збалансований вентилятор для надзвичайно тихої роботи
- Встановлення як в горизонтальному так і вертикальному положенні
Переваги :
- Корпус виготовлений з оцинкованої сталі товщиною 1 мм та ізольований пінополіолефіном товщиною 3 мм (клас М1).
- Вентилятори мають алюмінієві або пластикові лопаті, закріплені безпосередньо на двигуні.
- Двигун має 5 швидкостей. Встановлений на антивібраційних прокладках. Внутрішній термозахист з автоматичним скиданням
(клас захисту IP 20, клас B). - Теплообмінник не підходить для використання в агресивній атмосфері, де він може піддаватися корозії. З’єднання розташовані з лівого боку, дивлячись від повітряного отвору пристрою.
- Піддон для конденсату виготовлений із пластику. Має L-подібну форму, що дозволяє встановити фанкойл горизонтально або вертикально.
- Фільтр виготовлений з поліпропіленового волокна, натягнутого на раму з оцинкованої сталі. Ця рама вставляється в спеціальні
напрямні для легкого знімання та встановлення фільтра під час обслуговування.
3-рядні фанкойли, 2-трубні моделі. Технічні характеристики
|
Технічні
|
Одиниці виміру |
HPL 13 | HPL 23 | HPL 33 | HPL 43 | HPL 53 | HPL 63 |
| Витрата повітря | м3/год. | 535 | 860 | 1115 | 1340 | 1375 | 1635 |
| Холодопродуктивність | кВт | 2,93 | 4,47 | 6 | 6,74 | 7,24 | 8,56 |
| Теплопродуктивність | кВт | 3,31 | 5,18 | 6,99 | 8,11 | 8,38 | 9,5 |
| Вхідна потужність двигуна | Вт | 55 | 110 | 126 | 175 | 174 | 166 |
| Звукова потужність (Lw) | дБ(А) | 51 | 55 | 57 | 63 | 62 | 61 |
| Вхідна / вихідна водяна труба | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |
| Конденсатна труба | мм | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 |
4-рядні фанкойли, 2-трубні моделі. Технічні характеристики
| Технічні характеристики |
Одиниці виміру |
HPL 14 | HPL 24 | HPL 34 | HPL 44 | HPL 54 | HPL 64 |
| Витрата повітря | м3/год. | 535 | 860 | 1115 | 1340 | 1375 | 1635 |
| Холодопродуктивність | кВт | 3,37 | 5,45 | 6,95 | 7,42 | 8,01 | 9,55 |
| Теплопродуктивність | кВт | 3,6 | 5,76 | 7,32 | 8,57 | 8,84 | 10,62 |
| Вхідна потужність двигуна | Вт | 55 | 110 | 126 | 175 | 174 | 166 |
| Звукова потужність (Lw) | дБ(A) | 51 | 55 | 57 | 63 | 62 | 61 |
| Вхідна / вихідна водяна труба | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |
| Конденсатна труба | мм | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 |
3+1-рядний фанкойл, 4-трубні моделі. Технічні характеристики
| Технічні характеристики |
Одиниці виміру |
HPL 13-4T/1R | HPL 23-4T/1R | HPL 33-4T/1R | HPL 43-4T/1R | HPL 53-4T/1R | HPL 63-4T/1R | HPL 73-4T/1R |
| Витрата повітря | м3/год. | 535 | 860 | 1115 | 1340 | 1375 | 1635 | 2100 |
| Холодопродуктивність | кВт | 2,93 | 4,47 | 6 | 6,74 | 7,24 | 8,56 | 9,89 |
| Теплопродуктивність | кВт | 2,5 | 3,7 | 4,87 | 5,48 | 5,79 | 6,93 | 8,12 |
| Вхідна потужність двигуна | Вт | 55 | 110 | 126 | 175 | 174 | 166 | 245 |
| Звукова потужність (Lw) | дБ(А) | 51 | 55 | 57 | 63 | 62 | 61 | 66 |
| Вхідна / вихідна водяна труба | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |
| Конденсатна труба | мм | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 | Ду15 |
Характеристики наведені для таких робочих параметрів:
Статичний тиск: 0Па
ОХОЛОДЖЕННЯ: температура повітря на вході +27 °C сух. терм., +19 °C волог. терм. Температура води вхід./вихід. +7/12 °C.
ОБІГРІВАННЯ: температура повітря на вході +20 °C. Температура води вхід./вихід. +50/45 °C.
Обігрів 4-трубна система: температура повітря на вході +20 °C. Температура води вхід./вихід. +65/55 °C.
Вертикальний монтаж
Примітка.
(*) – З’єднання змійовика зліва
(**) – Додатковий піддон для конденсату (опційно)
(***) – Розміри подавальної рами: E x 119 мм
(****) – Зовнішній діаметр
Горизонтальний монтаж
Примітка.
(*) – З’єднання змійовика зліва
(**) – Додатковий піддон для конденсату (опційно)
(***) – Розміри подавальної рами: E x 119 мм
(****) – Зовнішній діаметр
| Модель | Одиниці виміру |
HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
| D | мм | 689 | 904 | 1119 | 1119 | 1334 | 1549 | 1549 |
| E | мм | 645 | 860 | 1075 | 1075 | 1290 | 1505 | 1505 |
| F | мм | 669 | 884 | 1099 | 1099 | 1314 | 1529 | 1529 |
З’єднання змійовика
3- або 4-рядні змійовики / Додатковий обігрівальний змійовик (1 або 2 ряди)
| Модель | Одиниці виміру |
HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
| 3 ряди | кг | 18,5 | 25,4 | 26,5 | 27,9 | 38,4 | 47,2 | 47,4 |
| 3+1 ряд | kg | 19,7 | 26,9 | 28,3 | 29,7 | 40,3 | 49,5 | 49,7 |
| 4 ряди | kg | 19,5 | 26,7 | 27,9 | 29,0 | 39,8 | 48,9 | 49,1 |
