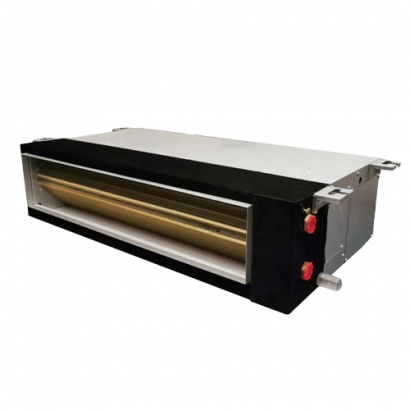

Низьконапірний фанкойл канального типу серії MCFDS
Канальні низько-напірні фанкойли - це ідеальне рішення для вашого комфорту та зручності у системі кондиціонування та опалення. Цей сучасний та ефективний пристрій розроблений спеціально для забезпечення оптимального рівня комфорту в будь-яких приміщеннях
Холодопродуктивність: 1,2 ... 9,0 кВт
Теплопродуктивність: 1,8 ... 13,5 кВт
Опис від виробника Mycond
Канальні фанкойли низького тиску — ідеальне рішення для систем опалення та кондиціонування, що забезпечує комфорт і зручність. Цей сучасний та ефективний пристрій спроєктований для досягнення оптимального рівня комфорту в будь-якому приміщенні
Завдяки своїм компактним розмірам та високій ефективності, фанкойл забезпечує умови без непотрібного шуму. Цей фанкойл відрізняється надійністю та легкістю у використанні, що робить його відмінним вибором для будь-яких потреб. Він ідеально підходить для використання у будь-яких типах приміщень - від офісів та магазинів до житлових приміщень та готелів.
Примітка. 1. Холодопродуктивність випробувана за таких умов: температура повітря на вході 27°C за сухим термометром / 19,5°C за вологим термометром; температура води на вході / виході 7°C / 12°C. 2. Теплопродуктивність випробувана за таких умов: температура повітря на вході 21°C за сухим термометром; температура води на вході 60/50°C. 3. Рівень шуму випробуваний в абсолютно безлунному приміщенні. 4. Дані параметри продуктивності та витрат наведені при статичному тиску 30Па.
Особливості
Завдяки своїм компактним розмірам та високій ефективності, фанкойл забезпечує умови без непотрібного шуму. Цей фанкойл відрізняється надійністю та легкістю у використанні, що робить його відмінним вибором для будь-яких потреб. Він ідеально підходить для використання у будь-яких типах приміщень - від офісів та магазинів до житлових приміщень та готелів.
Особливості та переваги:
- Відцентровий вентилятор з металевими лопатями і корпусом з оцинкованої сталі забезпечують високу надійність і вогнестійкість.
- Нова конструкція теплообмінника V-типу зі збільшеною площею.
- Компактні розміри.
- Вибір типу двигуна АС або DC.
- Статичний тиск до 30 Па.
- Низьке енергоспоживання.
- Низький рівень шуму.
- Управління через ModBus.
- Управління через Wi-Fi.
- Можливість вибору положення повітрозабірника при встановленні: ззаду або знизу.
Моделі
Таблиця параметрів фанкойла для горизонтального прихованого монтажу
| Технічні характеристики |
Одиниці виміру |
MCFDS-034 | MCFDS-051 | MCFDS-068 | MCFDS-085 | MCFDS-102 | |
| Витрата повітря, вис. / серед. / низ. | м3/год. | 340/255/170 | 510/382/255 | 680/510/340 | 850/638/425 | 1020/765/510 | |
| Холодопродуктивність, вис. / серед. / низ. | Вт | 1800/1440/1170 | 2700/2160/1755 | 3600/2880/2340 | 4500/3600/2925 | 5400/4320/3510 | |
| Теплопродуктивність, вис. / серед. / низ. | Вт | 2700/2160/1755 | 4050/3240/2633 | 5400/4320/3510 | 6750/5400/4388 | 8100/6480/5265 | |
| Зовнішній статичний тиск | Па | 30 | 30 | 30 | 30 | 30 | |
| Рівень шуму | дБ(А) | 40 | 42 | 44 | 46 | 47 | |
| Витрата води | м3/год. | 0,39 | 0,55 | 0,7 | 0,82 | 0,91 | |
| Падіння тиску води | кПа | 12 | 16 | 20 | 23 | 26 | |
| Кількість вентиляторів | 1 | 2 | 2 | 2 | 2 | ||
| Двигун вентилятора | Кількість двигунів | 1 | 1 | 1 | 1 | 1 | |
| Вхідна потужність | Вт | 43 | 57 | 70 | 84 | 105 | |
| Кількість рядів змійовика | 2 | 2 | 2 | 2 | 2 | ||
| Макс. робочий тиск | МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| Водяна трубка на вході/виході | мм | Rc3/4”(Ду20) | Rc3/4”(Ду20) | Rc3/4”(Ду20) | Rc3/4”(Ду20) | Rc3/4”(Ду20) | |
| Трубка для конденсату | мм | DN20 | DN20 | DN20 | DN20 | DN20 | |
| Вага нетто | кг | 16 | 18 | 18 | 21 | 21 | |
| Технічні характеристики |
Одиниці виміру |
MCFDS-119 | MCFDS-136 | |
| Витрата повітря, вис. / серед. / низ. | м3/год. | 1360/1020/680 | 1700/1275/850 | |
| Холодопродуктивність, вис. / серед. / низ. | Вт | 7200/5760/4680 | 9000/7200/5850 | |
| Теплопродуктивність, вис. / серед. / низ. | Вт | 10800/8640/7020 | 13500/10800/8775 | |
| Зовнішній статичний тиск | кПа | 30 | 30 | |
| Рівень шуму | дБ(A) | 48 | 48 | |
| Витрата води | м3/год. | 1,21 | 1,34 | |
| Падіння тиску води | кПа | 27,6 | 28 | |
| Кількість вентиляторів | 3 | 4 | ||
| Двигун вентилятора | Кількість двигунів | 1 | 1 | |
| Вхідна потужність | Вт | 121 | 151 | |
| Кількість рядів змійовика | 3 | 3 | ||
| Макс. робочий тиск | Па | 1,6 | 1,6 | |
| Вхідна / вихідна водяна труба | мм | Rc3/4”(Ду20) | Rc3/4”(Ду20) | |
| Трубка для конденсату | мм | DN20 | DN20 | |
| Вага нетто | кг | 25 | 30 | |
Примітка.
1. Холодопродуктивність випробувана за таких умов: температура повітря на вході 27°C за сухим термометром /
19,5°C за вологим термометром; температура води на вході / виході 7°C / 12°C.
2. Теплопродуктивність випробувана за таких умов: температура повітря на вході 21°C за сухим термометром;
температура води на вході 60/50°C.
3. Рівень шуму випробуваний в абсолютно безлунному приміщенні.
4. Дані параметри продуктивності та витрат наведені при статичному тиску 30Па.
Способи монтажу
Габаритні розміри
Моделі горизонтальної установки
| Модель | Одиниці виміру |
MCFDS-034 | MCFDS | MCFDS-068 | MCFDS-085 | MCFDS-102 | MCFDS-119 | MCFDS-136 |
| A | мм | 460 | 710 | 710 | 880 | 880 | 940 | 1270 |
| B | мм | 498 | 748 | 748 | 918 | 918 | 978 | 1308 |
| C | мм | 572 | 822 | 922 | 992 | 1143 | 1052 | 1382 |
