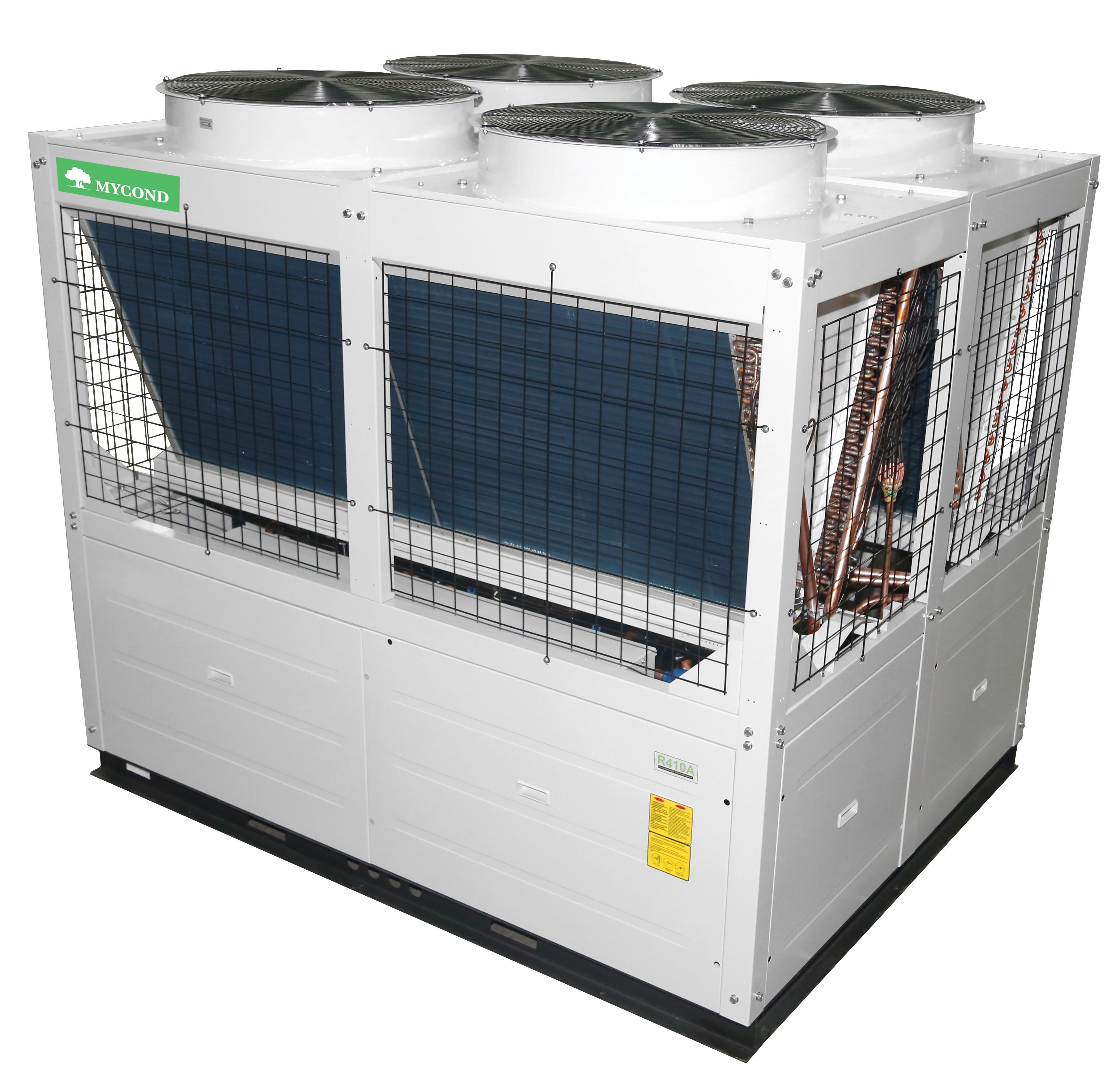

EVI MCU-YHE
Модульні теплові насоси MCU - це екологічно безпечний спосіб ефективного створення клімату для об'єктів різного призначення. Модульний тепловий насос легко монтується, має помірну вартість, короткі терміни монтажу, що дозволяє розбити інвестиції на етапи.
Модульний низькотемпературний тепловий насос серії EVI MCU-YHE спроектований з найсучаснішим компресором EVI від EMERSON і застосовується для більш низьких температур зовнішнього повітря.
Холодопродуктивність: 70 - 150 кВт
Теплопродуктивність: 78 - 160 кВт
Опис від виробника Mycond
Це низькотемпературна версія модульного теплового насоса від Mycond. Теплові насоси цієї серії обладнані компресорами Copeland від всесвітньо відомого виробника Emerson з проміжним вприскуванням холодоагенту за допомогою технології удосконаленого вприскування пари (EVI). Завдяки цій технології у поєднанні з високорівневою системою керування тепловий насос здатний надійно і без зусиль підтримувати високу температуру теплоносія навіть у найхолодніші дні сезону. Насос здатний безперервно працювати за температур навколишнього середовища до -26 °C. За допомогою теплових насосів серії EVI ви зможете забезпечити безперебійне тепло-/холодопостачання протягом усього року на будь-якому зі своїх об’єктів
У пристрої використовується ефективна технологія удосконаленого вприскування пари (EVI), яка забезпечує більш стабільну роботу на холод та на тепло.
Завдяки удосконаленому вприскуванню пари (EVI) збільшується витрата холодоагенту та зростає значення високого тиску, що підвищує теплопродуктивність і температура води для користувача. При обігріванні за низьких температур, таких як -15°C вприскування газоподібного холодоагента під середнім тиском знижує ступінь стиснення та температуру газа на виході, і водночас посилює циркуляцію холодоагенту, таким чином теплопродуктивність за низьких температур збільшується на 20%. Пристрій здатний працювати на обігрівання за дуже низьких температур навколишнього середовища – до -26 градусів.
При охолодженні в діапазоні температур 45-55°C у компресор вприскується холодний газоподібний холодоагент: завдяки цьому знижується температура газа на виході і підвищується надійність компресора. Контур переохолодження економайзера з удосконаленим вприскуванням пара (EVI) збільшує ступінь переохолодження рідкого холодоагенту у первинному контурі, температура нагнітання зменшується, що дозволяє збільшити частоту роботи компресора і перекачувати більше гарячого газу, потужність при цьому збільшується на 20%.
Тепловий насос, обладнаний компресором з удосконаленим вприскуванням пари (EVI), забезпечує ефективне обігрівання за температур надвірного повітря до -25 °C. Ця технологія також суттєво покращує робочі характеристики теплового насоса, оскільки насос виробляє більше тепла, споживаючи менше потужності.
Особливості
ОСОБЛИВОСТІ:
- Високопродуктивний EVI-компресор.
- Число компресорів 2 шт.
- Повітряний теплообмінник + 30%, водяний теплообмінник + 15%.
- Потужність охолодження + 10%, потужність нагріву + 16%.
- При зовнішній температурі вище 0 ° C, температура води на виході 55 ° C.
- Максимальне число блоків в комбінації - 16 шт. MCU066YHE and MCU130YHE не сумісні з іншими моделями.
- РОБОТА ПРИ -25 ° C
Для задоволення потреб у роботі взимку при особливо низьких температурах в цьому тепловому насосі застосований компресорів з технологією EVI - уприскування газоподібного холодоагенту. Завдяки цьому, що забезпечується ефективний нагрів навіть при температурі зовнішнього повітря -25 ° C. Крім того використання даної технології значно підвищує продуктивність теплового насоса, дозволяючи отримувати більше тепла, витрачаючи менше електричної енергії.
СПЕЦІАЛЬНИЙ ДИЗАЙН
У порівнянні зі звичайними модульними блоками площа повітряного теплообмінника збільшена на 30%, площа водяного теплообмінника збільшена на 15%, номінальна потужність охолодження збільшена на 10%, номінальна потужність нагріву збільшена на 16%.
При зовнішній температурі вище 0 ° C, температура вихідної води в режимі нагріву становить 55 ° C.
У даній моделі в порівнянні з класичним тепловим насосом збільшена площа водяного теплообмінника на 30% і повітряного теплообмінника на 15%.
СФЕРА ВИКОРИСТАННЯ
Північні райони, створений для заміни котлів в холодних кліматичних зонах
Моделі
| Технічні характеристики |
Одиниці виміру |
MCU066YHE | MCU140YHENEW |
| Холодильна потужність | кВт | 70 | 150 |
| Теплова потужність | кВт | 78 | 175 |
| Ступені потужності | % | 0/50/100 | 0/50/100 |
| Електричне живлення | 380-415 В, 3 фази, 50 Гц | 380-415 В, 3 фази, 50 Гц | |
|
Ел. потужність в режимі охолодження |
кВт |
21,87 |
43,8 |
| EER | Вт/Вт | 3,2 | 3,42 |
|
Ел. потужність в режимі нагрівання |
кВт |
22,28 |
48 |
| COP | Вт/Вт | 3,42 | 3,65 |
| Тип холодоагента | R410A | R410A | |
| Тип компресора | Герметичний спіральний | Герметичний спіральний | |
| Кількість компресорів | 2 | 2 | |
| Витрата води | м3/год | 12 | 25,8 |
| Падіння тиску | кПа | 50 | 62 |
| Гідравлічне під'єднання | Ду 65 | Ду 65 | |
| Тип повітряного теплообмінника | Мідно-алюмінієвий | Мідно-алюмінієвий | |
| Тип вентилятора | Осьовий | Низькошумний інверторній осьовий | |
| Кількість вентиляторів | 2 | 2 | |
| Витрата повітря | м3/год | 30000 | 43000 |
| Максимальна температура в режимі тепла |
°C |
55 | 60 |
| Робочий діапазон в режимі тепла | °C | -26~48 | -30~48 |
| Робочий діапазон в режимі холода | °C | +5~20 | -20~48 |
|
Габарити, ДхШхВ |
мм |
2200x860x2135 |
2250x1150x2255 |
| Вага | кг | 665 | 940 |
Примітки:
1. Холодильна потужність та споживання електричної потужності на охолодження наведені для номінальної витрати води, температури води на виході 7 °C та температури зовнішнього повітря 35 °C.
2. Теплова потужність і споживання електричної потужності на нагрівання наведені для номінальної витрати води, температури води на виході 45 °C та температури зовнішнього повітря 7 °CDB.
