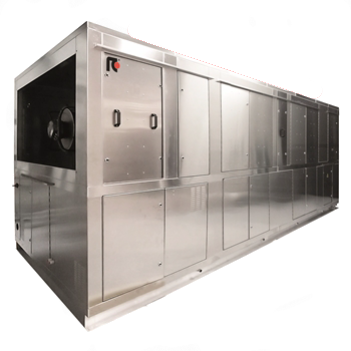

2-фазная система непрямого адіабатичного охолодження для великих дата-центрів
Серія
SIVIS 20 - 80

Інтелектуальна система охолодження, що дозволяє гарантувати високий рівень енергозбереження і досягти мінімального рівня часткової ефективності енергоспоживання (pPUE).
Система має три основних робочих режима:

  • повний фрікулінг,
  • фрікулінг + адіабатичне охолодження,
  • фрікулінг + адіабатичне охолодження + механічне охолодження.
Особливості

Характеристики

НЕ ЗАЙМАЄ МІСЦЯ У ДАТА-ЦЕНТРІ

Моноблочний агрегат призначений для монтажу на зовнішній стіні будівлі або на даху, що дозволяє заощадити місце в приміщенні.
Завдяки вбудованій системі управління агрегат не вимагає установки додаткових компонентів і відразу готовий до використання.
Єдині роботи, які повинні виконуватися на місці установки, - це підключення електричних комунікацій, а також підвідних і відвідних повітропроводів.

МОДУЛЬНІ АГРЕГАТИ

Конструкція дозволяє монтувати кілька агрегатів в безпосередній близькості один від одного для скорочення займаного простору.

КОРОЗІЯ

Повністю переробляється продукт. Агрегат виконаний з алюмінію, і вся конструкція має гарантію від корозії.
Алюміній - матеріал, який можна переробляти необмежену кількість разів. Він не вимагає захисного покриття або фарбування, володіє винятковою стійкістю до корозії і в 2,8 разів легше, ніж сталь.

ДОПОМІЖНА СИСТЕМА ОХОЛОДЖЕННЯ

В наявності є також допоміжні системи охолодження: система водяного охолодження або система безпосереднього охолодження.
В системі водяного охолодження ефект охолодження досягається за рахунок випаровування води; спонтанно переходячи з рідкого стану в пароподібний, найдрібніші частинки в краплях води забирають тепло з навколишнього повітря.
Система зволоження не передбачає рециркуляцію води. В системі безпосереднього охолодження функцію охолодження виконує контур механічного охолодження.

ПРОДУКТИВНІСТЬ

За рахунок використання передових технологій вдалося знизити енергоспоживання і максимізувати продуктивність системи. Це дозволяє підвищити енергоефективність на щорічній основі до 38,9 кВт / год і знизити показник pPue (часткової енергоефективності споживання) до 1,025 кВт / год.

Принцип роботи

Пристрій має дві охолоджувальні секції, кожна з яких оснащена фільтром, теплообмінником типу «повітря-повітря» і вентилятором зі змінною витратою для подачі / повернення повітря в дата-центрі.
Кожна охолоджувальна секція призначена для обробки 50% загальної витрати повітря в системі, а охолоджуючий ефект досягається завдяки теплообмінникам типу «повітря-повітря» з перехресноточною системою, в якій потік зовнішнього повітря для охолодження і потік повітря з дата-центру ніколи не вступають в прямий контакт , що дозволяє гарантувати чистоту повітря, що подається.
Вентилятори зі змінною витратою контролюють потік повітря зовні, а система фільтрації на лінії всмоктування гарантує якість повітря.
Доступні дві допоміжні системи охолодження: перша - водяна адіабатична система, друга - механічна система безпосереднього охолодження.
