Прецизійні кондиціонери
з безпосереднім охолодженням для стійок/рядів дата-центрів

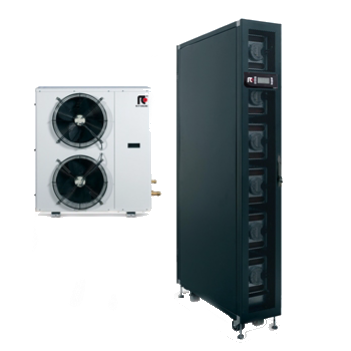

Стійочний кондиціонер з безпосереднім охолодженням 8,81-68,4 кВт
Серія
COOLSIDE DX 0021 - 0251

Вертикальні кондиціонери для встановлення в стйках, призначені для установки усередині приміщення, являють собою ефективну систему управління ділянками перегріву в дата-центрах, забезпечуючи низьке енергоспоживання і можливість використання навіть при дуже високих навантаженнях для стійок високої щільності і при навантаженні понад 40 кВт / м2 на стійку.

Завдяки використанню систем ЕС-вентиляторів, оснащених безщітковими двигунами з електронною комутацією нового покоління, вдається досягти оптимальної продуктивності при низькому енергоспоживанні.
У стандартній комплектації є динамічне управління N + 1 ЕС-вентиляторами, що дозволяє оптимізувати енергоспоживання і надлишок потужності системи охолодження.
Пристрій працює в зв'язці з виносним конденсаторним агрегатом i-HCAT з повітряним охолодженням з осьовими вентиляторами, оснащеним герметичним інверторним спіральним компресором, оптимізованим для холодоагенту R410A і встановленим на віброізоляційні гумові амортизатори; система вже заправлена ​​маслом і поставляється з масловідділювачем для забезпечення коректного змащування навіть на низькій швидкості, і, крім цього, оснащена тепловим захистом. Блок i-HCAT доступний у версіях BASIC і LT для низьких температур зовнішнього повітря.

Принцип дії

Окремі агрегати розташовуються між стійками в ряду таким чином, щоб вони охолоджували локально і розсіювали навантаження на сервери. У версіях InRow (CRC-I) повітря, що обробляється, всмоктується в задній частині агрегату безпосередньо з «гарячого» проходу дата-центру (35 °C) - що має значні переваги з точки зору енергоефективності та холодопродуктивності - а потім охолоджується і направляється в «холодний» прохід (18-20 °C) перед стійками, де всмоктується в повітрозабірники серверів.

У версіях Enclosure (CRC-E) сервери і кондиціонер герметично розміщені в одній і тій же закритій стійці, що дозволяє уникнути змішування із зовнішнім повітрям, яке значно знижує ефективність кондиціонування. Повітря всмоктується безпосередньо в стійку з заднього боку, закритого серверами (46 °C), а охолоджене повітря (25-30 °C) направляється спереду безпосередньо на сервери. Невеликий обсяг оброблюваного повітря дозволяє значно знизити енергоспоживання.

Управління

EVOLUTION +
Графоаналітичний дисплей 132х64 пікс., програмне забезпечення, пам'ять для зберігання 200 аварійних сигналів, загальна аварійна
сигналізація, автоматичний перезапуск після відключення електроенергії, вбудований інтерфейс LAN, резервне управління,
автоматичне обертання, звукові сигнали небезпечних ситуацій, одночасне функціонування, функція таймера.

Особливості

Характеристики

ВЕРСІЇ

ENCLOSURE Стандартна, конфігурація повітряного потоку ENCLOSURE
IN-ROW           Стандартна, конфігурація повітряного потоку IN-ROW

ЕФЕКТИВНІСТЬ

У блоці CRC ефективність застосування ЕС-вентиляторів останнього покоління поєднується з системою безпосереднього випаровування з інверторним компресором (встановленим в зовнішньому конденсаторному агрегаті i-HCAT), що дозволяє досягти високого коефіцієнта енергоефективності (EER). Завдяки використанню інверторних компресорів з безщітковими двигунами постійного струму, агрегати споживають до 50% менше енергії при частковому навантаженні в порівнянні з традиційними компресорами вмикання / вимикання. Цей ефект посилюється завдяки перевагам змінної витрати повітря, який забезпечують ЕС-вентилятори.

ПРИСТОСОВАНІСТЬ

Обидва типи агрегатів, InRow і Enclosure, оснащені всім необхідним для підключення контуру холодоагенту і електроживлення як зверху, так і знизу. Це дозволяє швидко і легко встановити їх в будь-яких умовах, незалежно від того, чи передбачено в приміщенні наявність фальш-полу.

IDM - ВБУДОВАНЕ ДИНАМІЧНЕ УПРАВЛІННЯ ТЕМПЕРАТУРОЮ

Пристрої оснащені новим алгоритмом управління IDM (динамічне управління температурою), який запобігає температурній розгортці в межах стійки завдяки використанню 4 сенсорів (2 на вході і 2 на виході повітря),  що вбудовані в систему і функціонують незалежно один від одного.
Управління здійснюється на підставі реального навантаження на окремі лопаті, що дозволяє оптимізувати вентиляцію тільки коли, коли це дійсно потрібно, і таким чином максимально оптимізувати енергоспоживання. Також IDM забезпечує оптимальне управління температурою на виході обробленого повітря, динамічно і інтелектуально інтегруючи різні ресурси для запобігання конденсації і забезпечуючи (SHR = 1).

МОДУЛЬНІСТЬ

Стандарти на розміри агрегатів засновані на характеристиках стійок, що робить їх ідеальними для дата-центрів, де масштабованість системи має першорядне значення.

РОЗДІЛЕННЯ

Ідеальна інтеграція з системами, що мінімізують змішування гарячого і холодного повітря в проходах, яка дозволяє підвищити ефективність даних систем.
