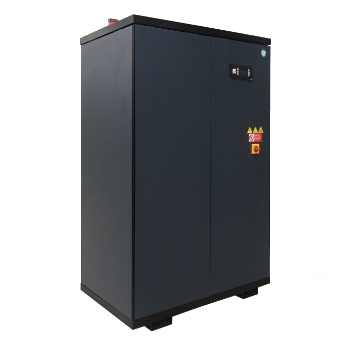

Реверсивні теплові насоси "повітря-вода" 20 - 400 кВт
Серія
MANTA EVO A HP

Нова серія теплових насосів для роботи з виносними теплообмінниками "фреон-повітря", внутрішньої установки, зі спіральними компресорами і пластинчастими теплообмінниками. У серію входять 22 базових моделі. Хладагент: R410A.

Холодильна потужність: 20-400 кВт
Теплова потужність: 20-450 кВт

Переваги

  • Новий, більш компактний корпус
  • Всі підключення зверху установки
  • Зменшено необхідні сервісні зони
  • Оновлена система управління
  • Повний доступ з передньої частини установки
  • Зручність сервісного обслуговування
  • Звукоізоляція корпусу
  • Широкий вибір опціональних комплектуючих
Особливості
Моделі

ОСНОВНІ ЕЛЕМЕНТИ

КОРПУС

  • Рама з алюмінієвого профіляс епоксидним покриттям. Колір RAL 9005.
  • Опорна рама з оцинкованої листової сталі з отворами для кріплення антивібраційних опор.
  • Внутрішня рама з алюмінієвого профілю, з епоксидним покриттям, з ущільнювачами для щільного прилягання панелей. Колір RAL 9005.
  • Панелі з оцинкованої листової сталі із захисним епоксидним покриттям відповідно до UNI ISO 9227 / ASTMB117 і ISO 7253. Колір RAL 7016.
  • Знімні передні панелі для зручного доступу з передньої частини.
  • Знімні бічні панелі з гратами для вентиляції корпусу.
  • Відсік для електрообладнання в передній частині установки, легкий доступ.
  • Гідравлічні і фреонові підключення зверху установки.

КОМПРЕСОРИ

  • Герметичні спіральні компресори, оптимізовані для використання холодоагенту R410A.
  • Регулювання продуктивності вмикання / вимикання (0/100% для кожного компресора).
  • 2-х полюсний 3-х фазний електродвигун з прямим пуском.
  • Підігрівач картера.
  • Термозахист двигуна за допомогою температурних датчиків.
  • Система повернення масла для установок з 2 компресорами.
  • Гумові віброопори.

ТЕПЛООБМЕННИК СПОЖИВАЧА

  • Паяний пластинчастий теплообмінник з нержавіючої сталі AISI 316:
  • Один гідравлічний контур для всіх версій.
  • Один холодильний контур для S-версій агрегатів.
  • Два холодильних контуру для D-версій агрегатів.
  • Фреонові і гідравлічні підключення з нержавіючої сталі AISI 316.
  • Поліуретанова ізоляція
  • Датчики температури води на вході і виході. Диференціальне реле протоку води.
  • Ізоляція гідравлічних підключень.
  • Гідравлічні підключення зверху установки.

ХОЛОДИЛЬНИЙ КОНТУР

Елементи кожного холодильного контуру:

  • Реверсуючий 4х-ходовий клапан.
  • Терморегулюючий вентиль.
  • Електронний розширювальний вентиль для моделей 236 P2 S, 284 P4 D, 328 P4 D, 372 P4 D, 422 P4 D, 472 P4 D.
  • Оглядове вічко. Фільтр-осушувач на рідинній лінії.
  • Електромагнітний клапан на рідинній лінії. Клапан не встановлюється на моделях з електронним розширювальним вентилем.
  • Сервісний клапан на рідинній лінії перед фільтром-осушувачем. Клапан присутній тільки разом з замінним картриджним фільтром.
  • Запобіжні клапани на лінії високого та низького тиску.
  • Датчики тиску з функцією індикації, контролю і захисту на лінії високого та низького тиску.
  • Реле високого тиску з ручним перезапуском.
  • Рідинний ресивер із запобіжним і сервісним клапаном.
  • Сепаратор рідкого холодоагенту із запобіжним клапаном на стороні всмоктування компресора.
  • Вентилі на газовій і рідинній лінії для підключення до виносного теплообмінника фреон-повітря.
  • Холодильний контур з мідними трубами і термоізоляцією на лінії всмоктування.
  • Пластикові капілярні шланги для підключення датчиків тиску.
  • Холодоагент, що заправляється  - R410A.

ЩИТ КЕРУВАННЯ

Відповідає стандарту EN 60204-1, призначений для внутрішньої установки, оснащений компонентами:

  • Головний вимикач з запобіжним замком на передній панелі.
  • Термомагнітні вимикачі або запобіжники для кожного компресора.
  • Пускачі кожного двигуна компресора.
  • Трансформатор для додаткового ланцюга живлення і електроживлення мікропроцесора.
  • Селектор робочих режимів "Loc - Off - Remote" (відповідні контакти на клемній колодці):

- Положення Loc: установка включена
- Положення Off: установка відключена
- Положення Remote: установка вмикається і вимикається по керуючому сигналу від користувача.

  • Селектор робочих режимів "Summer - Winter - Remote" (відповідні контакти на клемній колодці):

- Положення Summer: установка працює на охолодження
- Положення Winter: установка працює на обігрів
- Положення Remote: режим роботи установки задається від користувача.

  • Клеми вихідних сигналів:

- Сухий контакт загальної аварійної сигналізації 1

- Сухий контакт загальної аварійної сигналізації 2 - тільки для установок з одним холодильним контуром.

  • Клеми сигналів, що надходять:

- Віддалене включення (від зовнішнього сигналу)
- Віддалене перемикання режимів роботи (від зовнішнього сигналу)
- Екстрене відключення установки з сигналізацією на дисплеї (від зовнішнього сигналу)

  • Панель управління агрегатом.
  • Електроживлення: 400 В / 3 фази / 50 Гц.

СИСТЕМА УПРАВЛІННЯ

Мікропроцесорне управління MP.COM з графічним дисплеєм для контролю і спостереження за поточним і аварійним станом. Включає в себе:

  • Погодинна карта для запису і відображення дати і часу аварій.
  • Вбудована пам'ять для зберігання інформації про події (до 100 подій).
  • Можливість установки плат розширення для обміну даними з використанням різних протоколів.
  • Лічильник годин напрацювання основних компонентів.
  • Незалежна флеш-пам'ять для зберігання даних.
  • Динамічно змінна уставка від зовнішнього аналогового сигналу (0-10).
  • Меню, захищене паролем. Підключення до мережі LAN (до 15 установок).

Призначені для роботи з виносними теплообмінниками повітря / фреон з осьовими вентиляторами (серія TEAM MATE HP) або з відцентровими вентиляторами (серія TEAM MATE HP PF).

ОСНОВНІ ЕЛЕМЕНТИ (ЗОВНІШНІЙ БЛОК)

КОРПУС

  • Рама, самонесучий каркас і панелі із сталевих листів із захисним епоксидним покриттям відповідно до UNI ISO 9227 / ASTMB117 і ISO 7253.
  • Знімні бічні панелі. Колір: RAL 9002.
  • Горизонтальний потік повітря.
  • Бічний відсік електрощита з прямим доступом до керуючих пристроїв.

ВЕНТИЛЯТОРИ

  • Осьові вентилятори з серпоподібними лопатями, захисною решіткою, оптимізовані для зниження рівня шуму.
  • Електродвигун змінного струму з зовнішнім ротором з плавним регулюванням швидкості обертання для контролю тиску конденсації.
  • Регулювання швидкості обертання відбувається за допомогою сигналу 0 ÷ 10 В.
  • Підшипники які не потребують техобслуговування.
  • Клас захисту IP54.

ТЕПЛООБМЕННИК ФРЕОН-ПОВІТРЯ

  • Теплообмінник з мідних труб з внутрішнім рифленням і високоефективними алюмінієвими ребрами для забезпечення високої тепловіддачі і зниження перепаду тиску. Поєднання двох чинників, спеціальних труб і ребер, дозволяє оптимально поєднати такі характеристики:

- Максимальна продуктивність щодо розміру теплообмінника.

- Мінімальний обсяг холодоагенту.

- Зменшений витрата повітря, необхідний для теплообміну.

  • Рама з оцинкованої сталі.

ХОЛОДИЛЬНИЙ КОНТУР

  • Вентилі на газовій і рідинній лініях для підключення до фреонової траси. Клапани поставляються невстановленими. Конденсатор заправлений азотом.
  • Термостатичний розширювальний вентиль.
  • Соленоїдний вентиль.
  • Зворотній клапан.
  • Індикатор рідини і вологості.
  • Осушувач і протикислотний фільтр.

ЩИТ КЕРУВАННЯ

Відповідає стандарту EN 60204-1, призначений для зовнішньої установки, клас захисту IP54, оснащений компонентами:

  • Клеми для електроживлення: 400/3/50 + N для моделей "Т"; 230/1/50 для моделей "M". Електроживлення блоку є незалежним і здійснюється від електромережі.
  • Контакти для сигналу 0 ÷ 10 В системи контролю конденсації (підключення до внутрішньої установки).
  • Контакти аварійної сигналізації (підключення до внутрішньої установки).
  • Регулятор швидкості вентиляторів для контролю конденсації.
